Практическое руководство по коэффициентам наполнения среды MBBR: определения, предел псевдоожижения за потолком 67%, рекомендуемые диапазоны для муниципальных и промышленных предприятий, а также советы по регулировке, охватывающие тип резервуара, аэрацию и качество воды в регионе.
Введение
Коэффициент заполнения (также называемый скоростью заполнения или процентом заполнения) является одним из наиболее часто задаваемых параметров при проектировании MBBR:
установите его слишком низким, и мощность очистки может оказаться недостаточной; установите его слишком высоко, и псевдоожижение может быть нарушено.
В инженерной практике степень наполнения сред МББР обычно контролируется в пределах25%–67%(в зависимости от типа среды и конфигурации резервуара) с заметно отличающимися рекомендуемыми диапазонами для муниципального и промышленного применения.
Что такое коэффициент заполнения и почему 67% часто считают потолком
Коэффициент заполнения представляет собой процент эффективного объема реактора, занимаемый осевшим объемом среды. Он определяет как общее количество среды, доступной для роста биопленки, так и то, может ли среда свободно перемещаться под действием гидравлических сил и сил аэрации.
В реальных проектах коэффициент наполнения измеряется на основе осевшего объема среды: образец среды загружается в градуированный цилиндр или калиброванный контейнер, осторожно постукивает до тех пор, пока объем не стабилизируется, а затем сравнивается с объемом резервуара. Разница в размерах между партиями может повлиять на результаты измерений, поэтому проектирование, закупки и дозирование следует по возможности рассчитывать на основе одной и той же спецификации партии.

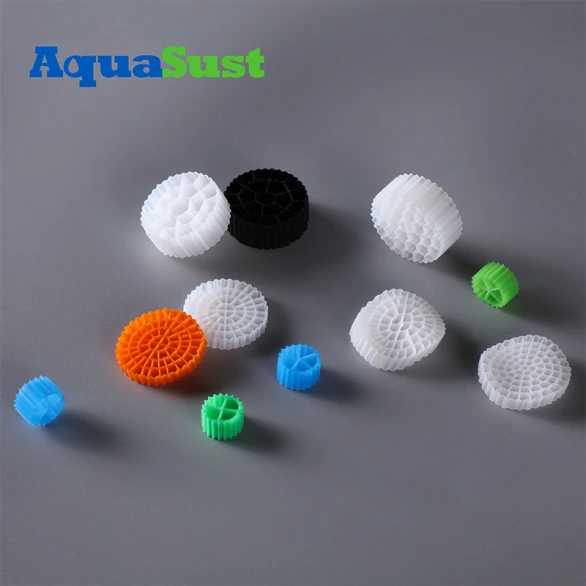

Для псевдоожижения требуется достаточное свободное пространство. Для цилиндрических сред типа К- (К1/К3/К5) инженерный опыт показывает, что, как только коэффициент заполнения превышает примерно 67 %, слой среды приближается к плотной упаковке: пузырьки воды и воздуха с трудом проникают, и у дна резервуара имеют тенденцию образовываться застойные зоны. По этой причине,67% широко рассматривается как практический инженерный потолок для взвешенных сред (типичное значение).. Потолок несколько варьируется в зависимости от структуры СМИ; пористая губчатая среда-типа деформируется быстрее и в некоторых сценариях может достигать более высоких коэффициентов, но это необходимо тщательно проверять.
Последствия слишком низкой или слишком высокой степени наполнения
2.1 Слишком низкий коэффициент заполнения
Эффективная площадь поверхности биопленки в резервуаре недостаточна, объемная скорость загрузки падает, и показатели стоков становятся трудновыполнимыми;
При низких концентрациях среды псевдоожижение становится слишком сильным, биопленка легче отрывается, а период формирования биопленки удлиняется;
Инвестиции в объем резервуаров не используются полностью - проекты модернизации тратят деньги без фактического увеличения мощности;
В новых-проектах строительства резервуары могут быть вынуждены увеличиться, чтобы компенсировать пропускную способность очистных сооружений, что приведет к увеличению затрат на гражданское-строительство и занимаемую площадь.
2.2 Слишком высокий коэффициент наполнения
Ограничивается псевдоожижение среды, внутри резервуара возникают уплотненные мертвые зоны, ухудшается массоперенос, появляется локализованный дефицит кислорода;
Повышается энергопотребление аэрации: для поддержания псевдоожижения требуется больше воздуха, что увеличивает стоимость единицы обработки;
Столкновения и истирание между средами усиливаются, создавая более высокую нагрузку на удерживающие экраны, в то время как срок службы сокращается, а необходимость технического обслуживания возрастает.
Распространенным заблуждением в реальных проектах является то, что «более высокий коэффициент заполнения всегда означает более высокую производительность очистки». Когда соотношение приближается к потолку псевдоожижения, добавление большего количества среды не улучшает скорость удаления и может фактически ухудшить качество сточных вод.
2.3 Как на месте определить, соответствует ли коэффициент наполнения
Во время работы помогают три быстрые проверки: во-первых, визуально проверить состояние псевдоожижения - среда должна равномерно распределяться по поверхности резервуара без видимых уплотненных зон; во-вторых, следите за распределением растворенного кислорода - большие отклонения растворенного кислорода в резервуаре указывают на плохое перемешивание, что может указывать на переполненный резервуар; в-третьих, отслеживайте показатели сточных вод и толщину биопленки -. Если биопленка постоянно тонкая или часто отслаивается, возможно, потребуется корректировка коэффициента наполнения или скорости аэрации. Это проверка-опыта работы; Окончательное решение всегда выносится на основании данных испытаний-качества воды.
Рекомендуемые коэффициенты заполнения для муниципальных и промышленных сценариев
Рекомендуемый диапазон для каждого сценария зависит от концентрации сточных вод, целевого стандарта сточных вод, типа резервуара и метода аэрации. Приведенные ниже диапазоны представляют собой типичные инженерные значения; каждый конкретный проект должен быть подтвержден проектным расчетом.
|
Сценарий |
Типичный коэффициент наполнения |
Примечания |
|
Муниципальные сточные воды (новое-строение МББР) |
30%–45% |
Влияние нормальной-силы; балансирует удаление азота и псевдоожижение |
|
Муниципальная модернизация активированного-осадка (гибрид) |
25%–40% |
СМИ сосуществуют с отстоем; пространство для смешивания должно быть сохранено |
|
Промышленные сточные воды (высокая ХПК: продукты питания/напитки/целлюлоза и бумага) |
40%–60% |
Высокая нагрузка; требуется усиленный массоперенос и аэрация |
|
Промышленные сточные воды (с высоким содержанием аммиака: химикаты/фильтрат) |
50%–67% |
Направлен на загрузку-площади поверхности; псевдоожижение должно быть строго проверено |
|
Комбинированный процесс MBBR + MBR |
30%–50% |
Типичное значение для восходящей ступени MBBR |
Обратите внимание, что рекомендуемые диапазоны являются лишь отправной точкой. Окончательное значение следует сверить с расчетной объемной нормой нагрузки (типичная муниципальная норма 0,3–0,8 кг ХПК/(м³·сут)) и целевым стандартом сточных вод: для высокой нагрузки и строгих стандартов следует брать верхний предел диапазона; для низкой нагрузки и приоритетов-энергосбережения выберите нижний предел.
Корректировки по типу резервуара, аэрации и региональному качеству воды
Тип танка:
- в резервуарах с пробковым-поточным потоком возникают большие градиенты концентрации вдоль пути потока, поэтому коэффициент заполнения в них часто ниже, чем в резервуарах с полностью смешанным потоком;
- многоканальные резервуары-могут применять разные коэффициенты наполнения в разных каналах.
- Проверка загрузки: после выбора коэффициента наполнения проверьте как объемную загрузку, так и загрузку-по площади, чтобы убедиться, что объем резервуара и площадь поверхности среды соответствуют проектным целям, - избегайте удовлетворения одного показателя при превышении другого.
Метод аэрации:
- В европейских проектах обычно используется воздуходувная аэрация с мелкопузырчатыми-диффузорами, которые обеспечивают более высокий коэффициент наполнения (40–55 %);
- поверхностные аэраторы или струйная аэрация обеспечивают ограниченную интенсивность перемешивания, поэтому рекомендуется использовать нижний предел диапазона.
Региональное качество воды:
- в Юго-Восточной Азии теплые приточные воды с высокой-мутностью могут легко покрыть среду взвешенными твердыми частицами; Рекомендуется 25–40% вместе с усиленной предварительной обработкой.
- В холодных северных регионах биологическая активность снижается, поэтому для компенсации площади поверхности часто используются более высокие коэффициенты заполнения в сочетании с-конструкцией с коррекцией температуры.
- В ЕС, где концентрация сточных вод низкая, коэффициент заполнения можно умеренно уменьшить для экономии энергии при условии, что стандарты сбросов по-прежнему соблюдаются.
Соответствие и доставка:
- для экспортируемых носителей необходимо предоставить документацию, связанную с CE/REACH (ЕС) или EPA-, для целевого рынка;
- для проектов в Китае применяются стандарты Великобритании и применимые нормы проектирования, а коэффициент наполнения определяется путем проверки проекта.
В проектах модернизации также следует оценить избыточную производительность существующей системы аэрации, чтобы избежать недостаточной аэрации после увеличения коэффициента наполнения.
Часто задаваемые вопросы (FAQ)
Вопрос 1: Всегда ли более высокий коэффициент наполнения означает более высокую производительность очистки?
О: Не обязательно. В диапазоне, где псевдоожижение остается нормальным (например, 25–50%), увеличение коэффициента наполнения увеличивает эффективную площадь поверхности биопленки, и емкость соответственно увеличивается; но около 60–67% псевдоожижение становится ограниченным, мертвые зоны увеличиваются, рост производительности замедляется или обращается вспять, а потребление энергии аэрации заметно возрастает.
Вопрос 2. Почему во многих дизайнах коэффициент заполнения ограничен 67 %?
Ответ: Это практическое инженерное правило (типичное значение), полученное из механизма псевдоожижения взвешенных цилиндрических сред. Выше этого соотношения водные и воздушные каналы между средами сжимаются, что затрудняет поддержание равномерного псевдоожижения. Если проект действительно нуждается в более высокой плотности среды, следует пересмотреть-конфигурацию резервуара или комбинацию процессов, а не просто добавлять больше среды.
Вопрос 3: Как в проекте модернизации следует определять коэффициент заполнения?
Ответ: Проекты модернизации ограничены как объемом существующего резервуара, так и пропускной способностью системы аэрации. Сначала проверьте, может ли текущий источник аэрации поддерживать псевдоожижение и перенос кислорода при заданном коэффициенте наполнения, затем выполните пробные расчеты в пределах рекомендуемого диапазона; при необходимости проверьте скорость прикрепления и удаления биопленки в ходе пилотного испытания, прежде чем масштабировать ее до инженерного значения.
Заключение
Не существует единого-размера-подходящего-коэффициента наполнения для всех. Обоснованное значение соответствует требованиям к загрузке сценария плюс ограничения по емкости резервуара/аэрации плюс региональные поправки на качество воды-. Муниципальные проекты обычно работают при уровне 25–50 %, в то время как промышленные сценарии с высокой-нагрузкой могут достигать 60 –67 % -, основной критерий – смогут ли средства массовой информации поддерживать нормальное псевдоожижение.
Чтобы получить рекомендации по соотношению-заполнения с учетом качества воды и состояния резервуара, обратитесь кАкваСусттехническая команда для индивидуального предложения.
